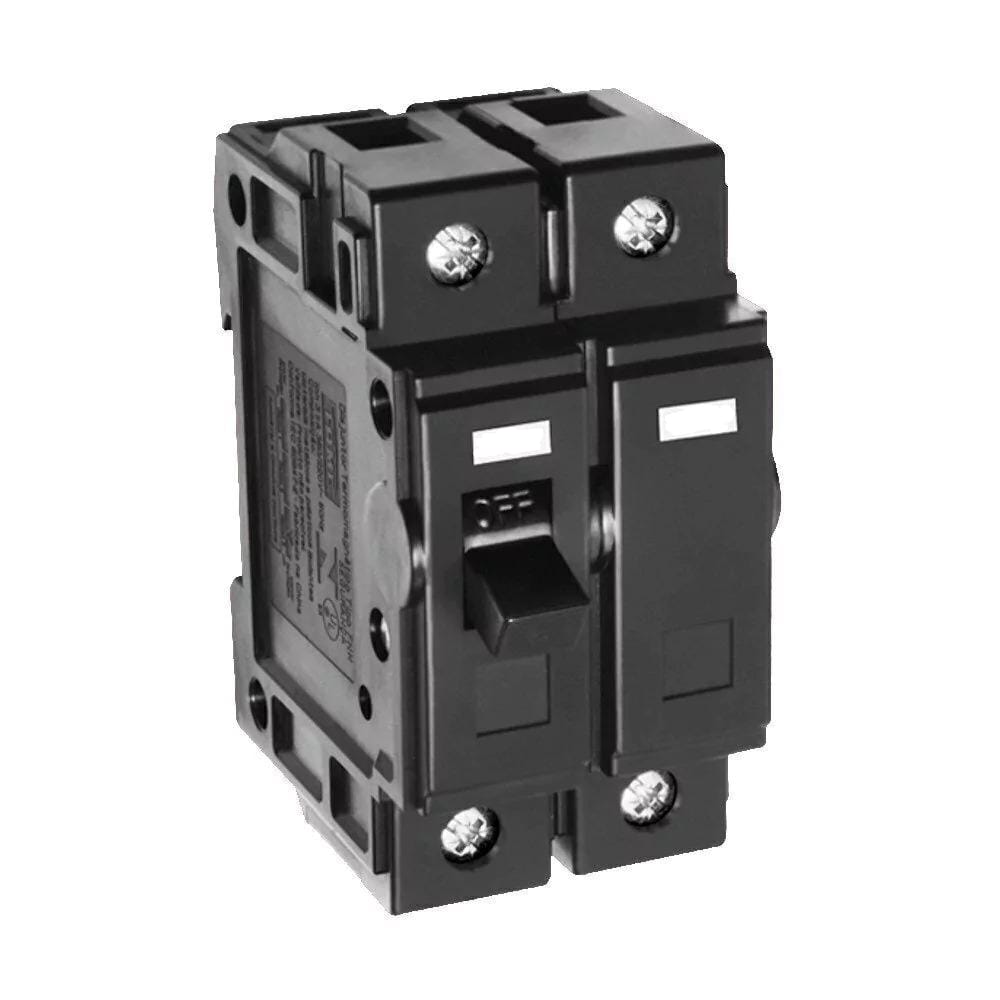

DISJUNTOR TERMOMAGNETICO NEMA BIPOLAR

DESCRIÇÃO

O disjuntor termomagnético NEMA bipolar é um dispositivo de proteção elétrica projetado para circuitos bifásicos ou monofásicos que utilizam duas fases ou uma fase e o neutro. Ele combina proteção térmica, para evitar sobrecargas prolongadas, e proteção magnética, que age instantaneamente em caso de curtos-circuitos. Esse tipo de disjuntor é amplamente utilizado em instalações residenciais, comerciais e industriais para proteger equipamentos como motores, sistemas de climatização, chuveiros elétricos e outros aparelhos que demandam maior potência elétrica.

Finalidade:

1. Proteção contra sobrecargas: Evita danos à instalação elétrica e aos equipamentos conectados, desarmando quando a corrente elétrica ultrapassa o valor nominal suportado por um tempo prolongado.
2. Proteção contra curtos-circuitos: Interrompe rapidamente a corrente elétrica em caso de picos abruptos, prevenindo danos graves e incêndios.
3. Isolamento do circuito: Permite o desligamento seguro do circuito em manutenções ou situações de emergência.
4. Uso em circuitos bifásicos: Indicado para proteger circuitos que utilizam duas fases ou fase e neutro, comum em sistemas de maior potência.

Como utilizar:

1. Dimensionamento:
   • Escolha o disjuntor com a corrente nominal adequada (ex.: 20A, 30A, etc.) com base na carga do circuito que será protegido.
   • Certifique-se de que os cabos utilizados suportam a corrente do disjuntor, de acordo com as normas técnicas locais, como a NBR 5410.
2. Instalação:
   • Desligue a energia no quadro de distribuição antes de iniciar a instalação.
   • Conecte os cabos das duas fases ou da fase e neutro aos terminais superiores do disjuntor (entrada).
   • Conecte os cabos que alimentam a carga elétrica aos terminais inferiores (saída).
   • Fixe o disjuntor no trilho DIN dentro do quadro de distribuição, garantindo que esteja bem ajustado.
3. Operação:
   • Coloque a alavanca do disjuntor na posição ON para permitir a passagem de corrente no circuito.
   • Se o disjuntor desarmar (ficar na posição OFF), investigue a causa, que pode ser sobrecarga ou curto-circuito, antes de religá-lo.
4. Manutenção:
   • Faça inspeções regulares no quadro de distribuição para verificar o estado do disjuntor e do sistema elétrico.
   • Substitua o disjuntor caso apresente sinais de desgaste ou falhas frequentes, garantindo a segurança do circuito.

Benefícios:

• Proteção completa: Combina proteção térmica contra sobrecargas e proteção magnética contra curtos-circuitos.
• Versatilidade: Pode ser usado em circuitos bifásicos ou monofásicos de maior potência.
• Durabilidade: O padrão NEMA oferece robustez e confiabilidade em instalações de alta demanda.
• Facilidade de instalação: Compatível com trilhos DIN, simplificando a montagem e manutenção.

O disjuntor termomagnético NEMA bipolar é essencial para garantir a segurança elétrica e a proteção de equipamentos em circuitos bifásicos, prevenindo falhas e danos em sistemas que demandam maior capacidade de corrente.
