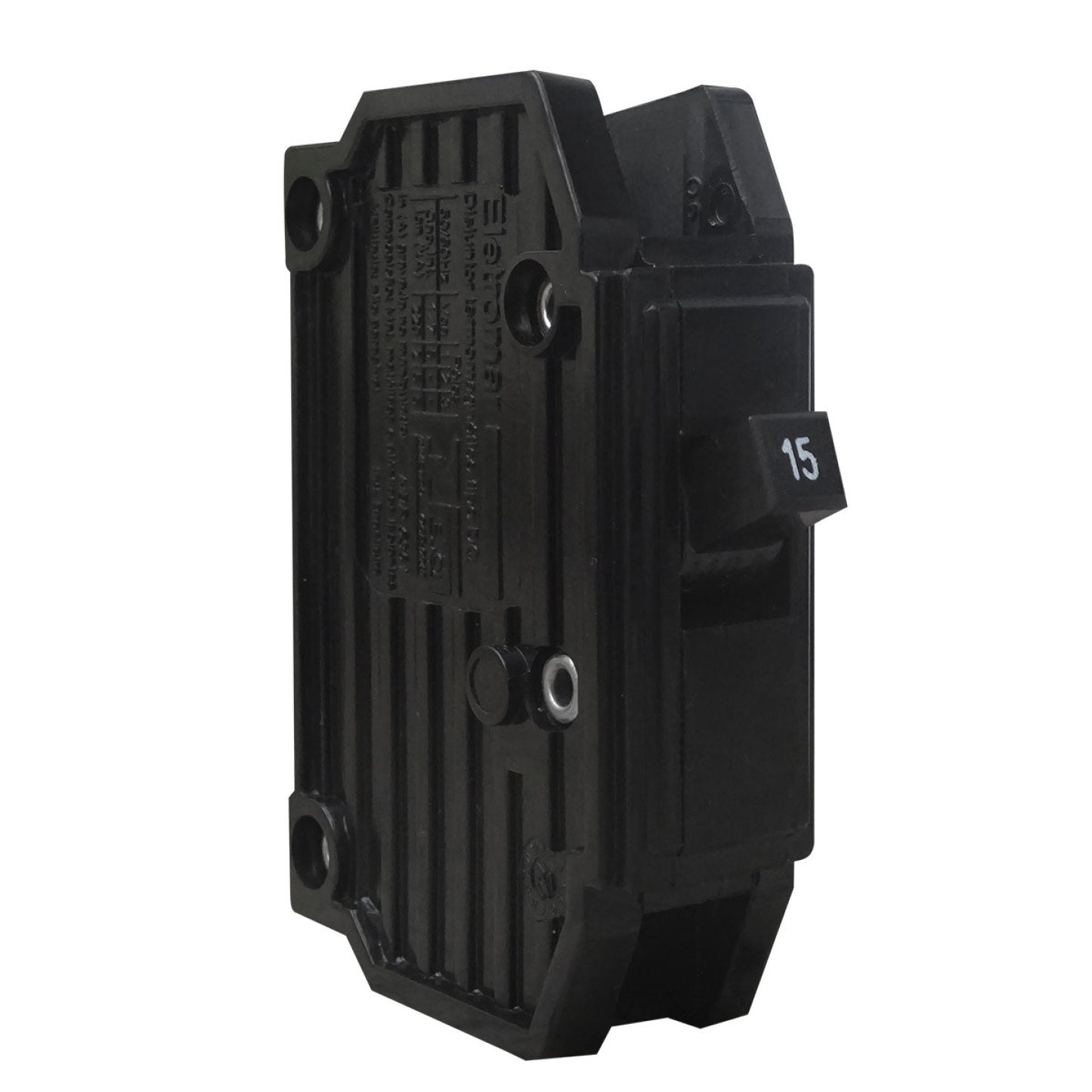

DISJUNTOR TERMOMAGNETICO NEMA UNIPOLAR 15A

DESCRIÇÃO

O disjuntor termomagnético NEMA unipolar 15A é um dispositivo de proteção elétrica projetado para circuitos monofásicos. Ele combina a proteção térmica contra sobrecargas e a proteção magnética contra curtos-circuitos, sendo ideal para garantir a segurança de instalações residenciais, comerciais e industriais leves. Sua principal função é interromper o fluxo de corrente elétrica quando há anomalias no circuito, prevenindo danos aos cabos e equipamentos.

Finalidade:

1. Proteção contra sobrecargas: O disjuntor desarma automaticamente quando a corrente elétrica excede o valor nominal de 15A por um tempo prolongado, evitando o superaquecimento dos cabos e componentes conectados.
2. Proteção contra curtos-circuitos: O disjuntor interrompe rapidamente o fluxo de corrente quando ocorre um pico de corrente devido a curtos-circuitos, protegendo a instalação elétrica de danos graves.
3. Controle de circuitos de baixa a média potência: Ideal para proteger circuitos de iluminação, tomadas e pequenos eletrodomésticos, que são comuns em sistemas monofásicos.

Como utilizar:

1. Dimensionamento:
   • Verifique se o disjuntor de 15A é adequado para o circuito que você está instalando, considerando a carga do sistema e o tipo de equipamento conectado. O dimensionamento deve ser feito de acordo com as normas técnicas locais (ex.: NBR 5410 no Brasil).
   • A bitola dos cabos deve ser compatível com a corrente de 15A para evitar sobreaquecimento.
2. Instalação:
   • Desligue a energia no quadro de distribuição antes de iniciar a instalação do disjuntor.
   • Conecte o cabo de alimentação (entrada) ao terminal superior do disjuntor e o cabo de saída (carga) ao terminal inferior.
   • O disjuntor é instalado em um trilho DIN no quadro de distribuição, garantindo que ele fique fixo e em posição adequada.
3. Operação:
   • Coloque a alavanca do disjuntor na posição ON para permitir a passagem de corrente elétrica pelo circuito.
   • Se o disjuntor desarmar (ficar na posição OFF), verifique o circuito em busca de sobrecargas ou curtos-circuitos antes de religá-lo.
4. Manutenção:
   • Realize inspeções periódicas para garantir que o disjuntor e o quadro de distribuição estão funcionando corretamente.
   • Caso o disjuntor apresente falhas frequentes ou sinais de desgaste, como superaquecimento ou dificuldade de ligar, substitua-o para garantir a proteção da instalação.

Benefícios:

• Corrente nominal de 15A: Ideal para circuitos de baixa e média potência, como circuitos de iluminação, tomadas e pequenos aparelhos.
• Proteção eficaz: Combina a proteção térmica contra sobrecargas e a proteção magnética contra curtos-circuitos, oferecendo segurança completa para o circuito.
• Facilidade de instalação: Pode ser facilmente instalado em trilhos DIN, facilitando a instalação e manutenção em quadros de distribuição.
• Durabilidade e confiabilidade: O padrão NEMA garante a qualidade e durabilidade do disjuntor, proporcionando maior segurança ao sistema elétrico.

O disjuntor termomagnético NEMA unipolar 15A é uma solução essencial para garantir a segurança e o funcionamento adequado de circuitos monofásicos, protegendo tanto a instalação quanto os equipamentos conectados contra falhas elétricas.
