DESCRIÇÃO

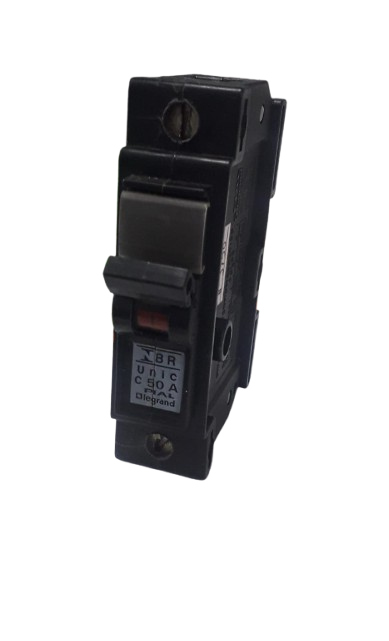

O disjuntor unipolar 50A UNIC Pial Legrand é um dispositivo de proteção elétrica projetado para circuitos monofásicos que operam com correntes de até 50 amperes. Ele oferece segurança contra sobrecargas e curtos-circuitos, protegendo cabos, equipamentos e usuários em instalações elétricas residenciais, comerciais ou industriais leves.
Finalidade:
- Proteção contra sobrecargas: Atua interrompendo o fluxo de corrente quando a intensidade ultrapassa 50A por tempo prolongado, prevenindo aquecimento excessivo e danos aos cabos e dispositivos conectados.
- Proteção contra curtos-circuitos: Desliga imediatamente ao detectar picos de corrente causados por falhas elétricas graves.
- Controle de circuitos de alta capacidade: Ideal para proteger equipamentos ou sistemas que demandam maior corrente elétrica, como condicionadores de ar, chuveiros de alta potência, aquecedores e motores monofásicos.
Como utilizar:
- Dimensionamento:
- Certifique-se de que o disjuntor de 50A é adequado para a carga do circuito e que os condutores suportam a corrente especificada.
- Siga as normas locais (ex.: NBR 5410 no Brasil) para garantir uma instalação segura.
- Instalação:
- Desligue a energia no quadro geral antes de iniciar a instalação.
- Conecte o cabo de entrada (alimentação) ao terminal superior do disjuntor e o cabo de saída (carga) ao terminal inferior.
- Fixe o disjuntor no trilho DIN do quadro de distribuição, garantindo uma conexão segura.
- Operação:
- Ligue o disjuntor movendo a alavanca para a posição ON.
- Caso o disjuntor desarme (posição OFF), investigue a causa do problema, como sobrecargas ou curtos-circuitos, e corrija antes de religá-lo.
- Manutenção:
- Realize inspeções periódicas no quadro de distribuição para verificar o estado do disjuntor e dos cabos.
- Substitua o disjuntor caso apresente desgaste, superaquecimento ou falhas frequentes.
Benefícios:
- Corrente nominal de 50A: Perfeito para circuitos que demandam alta capacidade de corrente.
- Proteção eficiente: Combina proteção térmica (sobrecargas) e magnética (curtos-circuitos) para segurança confiável.
- Compatibilidade: Fácil instalação em trilhos DIN padrão.
- Durabilidade Pial Legrand: Marca reconhecida pela qualidade e confiabilidade de seus produtos.
O disjuntor unipolar 50A UNIC Pial Legrand é uma escolha ideal para proteger circuitos monofásicos de maior potência, garantindo segurança, eficiência e conformidade com as normas técnicas em diversas aplicações elétricas.
