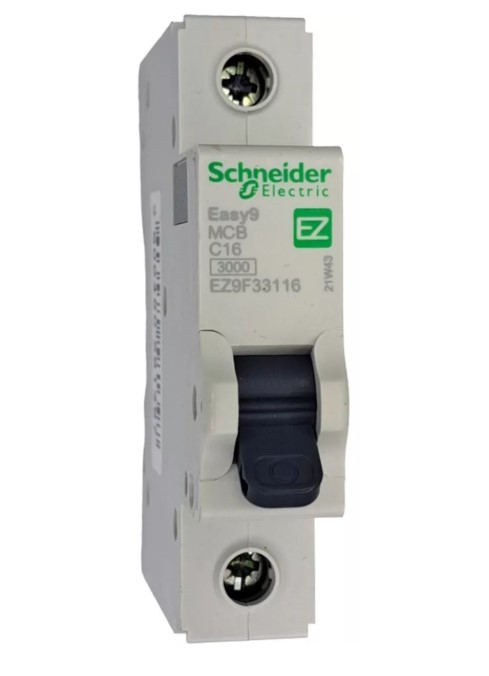

DISJUNTOR UNIPOLAR C16 SCHNEIDER

DESCRIÇÃO

O disjuntor unipolar C16 Schneider é um dispositivo de proteção elétrica desenvolvido para circuitos monofásicos que operam com corrente nominal de até 16 amperes. Sua função principal é proteger instalações contra sobrecargas e curtos-circuitos, proporcionando segurança e eficiência em aplicações residenciais, comerciais e industriais leves.

Finalidade:

1. Proteção contra sobrecargas: Desliga o circuito automaticamente quando a corrente ultrapassa 16A por um período prolongado, evitando superaquecimento e danos aos equipamentos e cabos.
2. Proteção contra curtos-circuitos: Atua rapidamente ao detectar falhas graves no circuito, interrompendo a energia elétrica para evitar acidentes e prejuízos maiores.
3. Aplicações diversas: Indicado para circuitos de iluminação, tomadas e pequenos eletrodomésticos, operando em sistemas de tensão de 220V.

Como utilizar:

1. Dimensionamento:

• Verifique se o disjuntor de 16A é adequado à carga total do circuito que deseja proteger, levando em consideração a potência dos equipamentos conectados.
• Garanta que os cabos utilizados suportem a corrente nominal de 16A, seguindo as normas da NBR 5410.

2. Instalação:

• Desligue a energia no quadro geral antes de iniciar a instalação.
• Conecte o cabo de entrada (alimentação) no terminal superior do disjuntor.
• Conecte o cabo de saída (que alimenta a carga) no terminal inferior.
• Fixe o disjuntor no trilho DIN do quadro de distribuição, verificando que está bem ajustado.

3. Operação:

• Coloque a alavanca na posição ON para energizar o circuito.
• Se o disjuntor desarmar, investigue as causas, como excesso de carga ou curto-circuito, antes de tentar religá-lo.

4. Manutenção:

• Inspecione regularmente o disjuntor e o circuito protegido para garantir o funcionamento correto.
• Substitua o disjuntor em caso de falhas frequentes, desgaste ou dificuldade em operar a alavanca.

Benefícios:

• Proteção eficiente: Combina proteção térmica e magnética, garantindo segurança completa para o circuito.
• Confiabilidade e durabilidade: Fabricado por uma marca renomada, utilizando materiais de alta qualidade.
• Fácil instalação e operação: Compatível com trilhos DIN, simplificando o manuseio e a montagem.
• Versatilidade: Ideal para circuitos monofásicos de iluminação, tomadas e equipamentos de uso diário.

O disjuntor unipolar C16 Schneider é uma solução confiável para proteger circuitos elétricos de baixa e média potência, garantindo segurança, funcionalidade e longevidade para as instalações.
