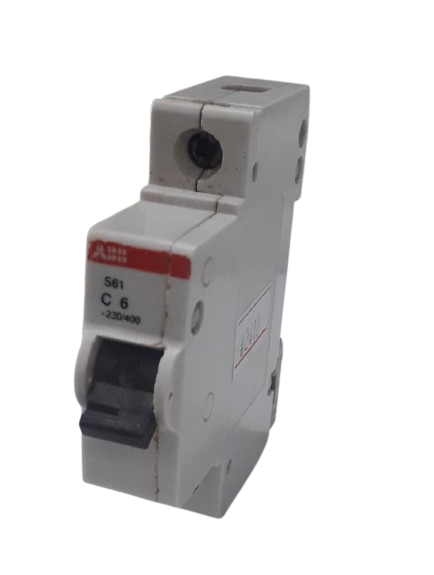

DISJUNTOR UNIPOLAR C6 230-400V ABB

DESCRIÇÃO

O disjuntor unipolar C6 230-400V ABB é um dispositivo de proteção elétrica projetado para circuitos monofásicos com corrente nominal de até 6 amperes. Ele é utilizado para proteger instalações contra sobrecargas e curtos-circuitos, garantindo segurança em sistemas de baixa potência, como iluminação, equipamentos de controle e dispositivos eletrônicos sensíveis.

Finalidade:

1. Proteção contra sobrecargas: Interrompe o circuito automaticamente quando a corrente ultrapassa 6A por um tempo prolongado, evitando danos aos cabos e equipamentos.
2. Proteção contra curtos-circuitos: Desarma instantaneamente ao identificar falhas graves, protegendo a instalação contra acidentes elétricos e prejuízos.
3. Uso em circuitos de baixa potência: Indicado para instalações que demandam menor corrente, como luminárias LED, sensores e dispositivos eletrônicos.

Como utilizar:

1. Dimensionamento:

• Verifique se o disjuntor C6 é adequado ao circuito que deseja proteger, considerando a carga total e a bitola dos cabos, em conformidade com a norma NBR 5410.

2. Instalação:

• Desligue a energia do quadro geral antes de iniciar o procedimento.
• Conecte o cabo de entrada (alimentação) no terminal superior do disjuntor.
• Conecte o cabo de saída (carga) no terminal inferior.
• Fixe o disjuntor no trilho DIN do quadro de distribuição, garantindo firmeza e boa conexão.

3. Operação:

• Acione a alavanca para a posição ON para ativar o circuito protegido.
• Caso o disjuntor desarme, verifique o circuito para identificar a causa do problema (sobrecarga ou curto-circuito) antes de religá-lo.

4. Manutenção:

• Realize inspeções regulares no disjuntor e no sistema elétrico para garantir que estão funcionando corretamente.
• Substitua o disjuntor caso apresente sinais de desgaste, aquecimento excessivo ou falhas frequentes.

Benefícios:

• Proteção confiável: Atua contra sobrecargas e curtos-circuitos, preservando a integridade do sistema.
• Durabilidade: Fabricado com materiais de alta qualidade, garantindo longa vida útil.
• Compacto e eficiente: Ideal para quadros de distribuição com espaço limitado.
• Fácil instalação: Compatível com trilhos DIN padrão, facilitando a montagem e a manutenção.
• Versatilidade: Atende às demandas de circuitos de baixa potência, com ampla aplicação em residências e indústrias leves.

O disjuntor unipolar C6 230-400V ABB é a solução ideal para proteger circuitos elétricos sensíveis, garantindo segurança e eficiência em aplicações de baixa corrente.
